Карта объектов

Карта показывает состояние объектов.

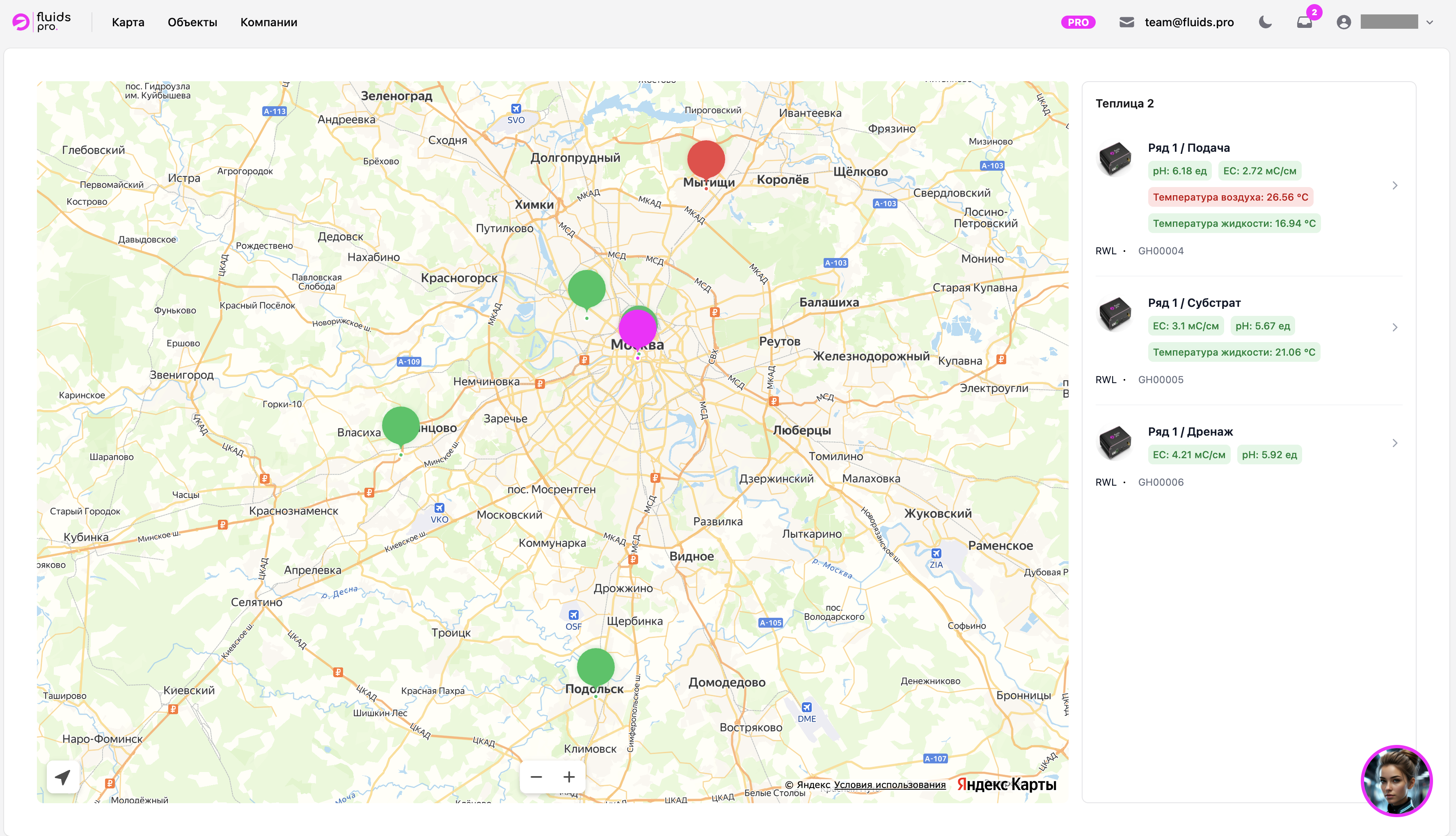

Карта объектов

Раздел Карта используется для быстрого визуального контроля объектов по их географическому расположению.

  • Объект отображается на карте отдельным маркером по координатам адреса.
  • Устройства не выводятся отдельными маркерами: они открываются в списке после выбора объекта.
  • Группа показывается внутри списка устройств выбранного объекта и помогает понять, где именно находится устройство внутри объекта.

На карте удобно:

  • находить проблемные объекты по цвету маркера;
  • быстро открывать список устройств внутри объекта;
  • сравнивать состояние соседних объектов по карте;
  • переходить из выбранного объекта к нужному устройству.

Значения меток:

  • 🔴 Красный маркер: есть проблемы.
  • 🟢 Зеленый маркер: нормальное состояние.
  • 🟣 Пурпурный маркер: объект выбран в данный момент.

На странице доступны следующие действия:

Просмотр объектов на карте

На карте отображаются все доступные объекты, у которых заполнены координаты.

Для работы с картой:

  1. Откройте раздел Карта.
  2. Перемещайте карту мышью или жестами.
  3. Используйте кнопки масштабирования для приближения и удаления карты.
  4. При необходимости используйте кнопку геопозиции, чтобы быстрее сориентироваться относительно текущего местоположения.

Если объекты расположены близко друг к другу, карта объединяет их в кластер.

  • число внутри кластера показывает количество объектов;
  • цвет кольца кластера отражает соотношение объектов с проблемами и без них.

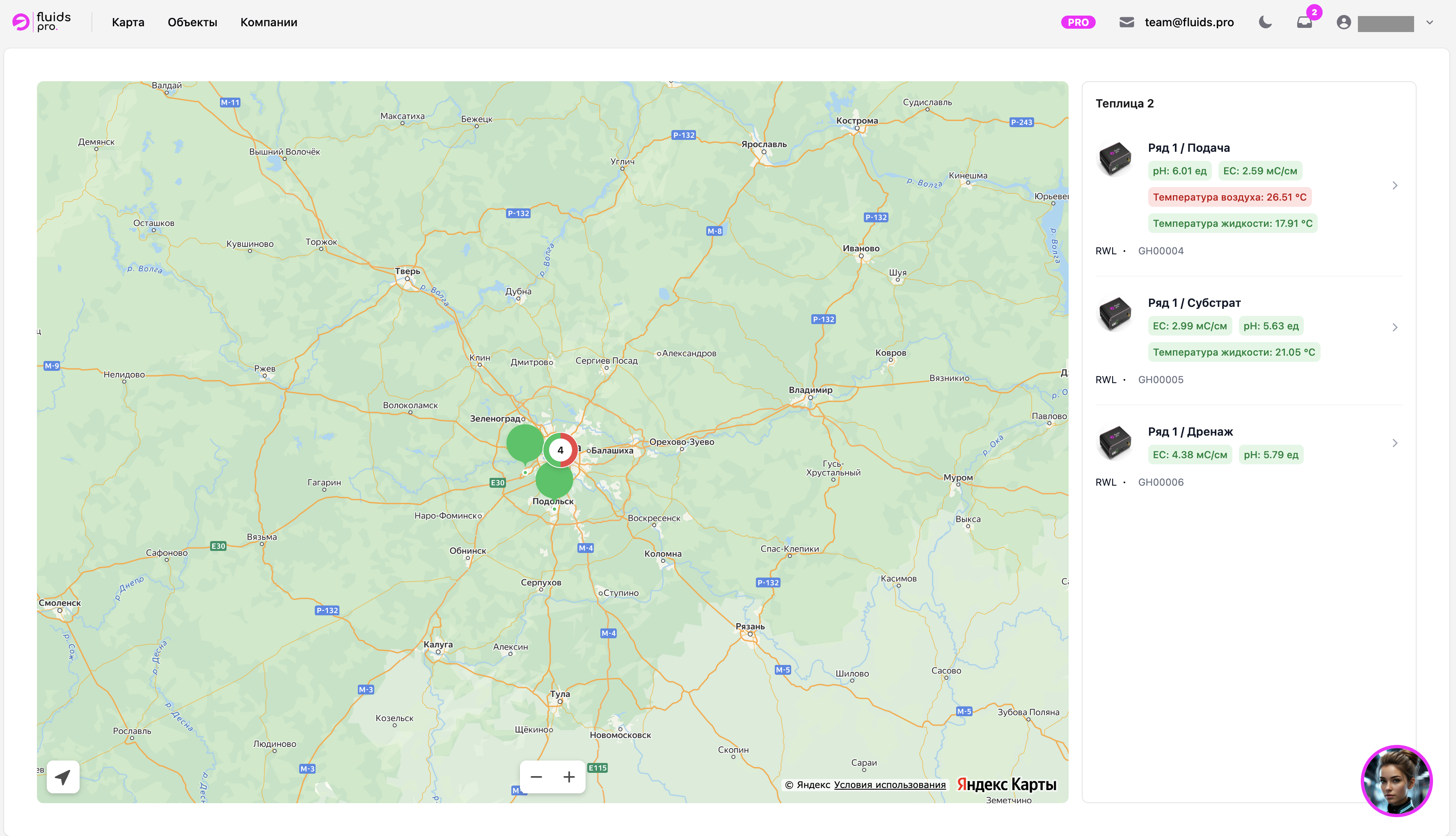

Карта с кластерами объектов

Просмотр устройств в рамках объекта

После выбора объекта на карте открывается список его устройств.

На настольных экранах список отображается в правой панели. На мобильных устройствах он открывается снизу в виде выдвижного блока.

Для просмотра устройств объекта:

  1. Нажмите на маркер нужного объекта.
  2. Проверьте название и адрес выбранного объекта.
  3. Просмотрите список устройств.

В каждой строке устройства отображаются:

  • название устройства;
  • группа внутри объекта, если она задана;
  • компания;
  • серийный номер;
  • цветовые бейджи по метрикам;
  • цветовые бейджи по комплектующим.

Для перехода к подробной информации нажмите на строку устройства. Откроется карточка устройства.

Анализ состояния объектов и устройств на карте

Цвет маркера объекта помогает быстро оценить, требует ли объект внимания.

Для анализа состояния:

  1. Откройте карту и найдите объекты с красными маркерами.
  2. Выберите объект, чтобы открыть список его устройств.

  3. Проверьте бейджи в строках устройств:

    • по метрикам: зеленый бейдж означает, что текущее значение находится в пределах Мин и Макс; красный бейдж означает выход за пределы;
    • по комплектующим: зеленый означает остаток ресурса больше 40%, желтый — больше 10%, красный — 10% и меньше.

  4. Перейдите в карточку нужного устройства, если требуется детальная проверка показаний, графиков или обслуживания.

Используйте карту как обзорный экран: сначала находите проблемный объект по маркеру, затем уточняйте источник отклонения по устройствам внутри объекта.
